Cablu de instrumentație ecranat (pereche/triplex)
Transmisie de semnal de înaltă fidelitate cu ecranare individuală și generală
Specificații tehnice
- Material conductor Cupru recopt simplu de înaltă conductivitate (clasa 1, 2 sau 5)
- Opțiuni de izolare PVC, XLPE sau PE (polietilenă)

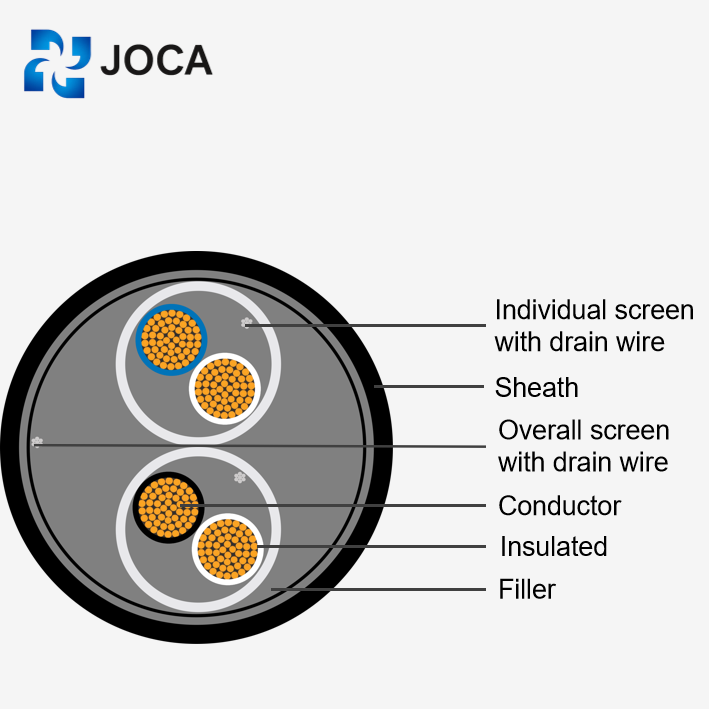

- Ecranare / Protecție: Bandă de aluminiu/poliester cu sârmă de drenaj din cupru cositorit (individuală și generală)
- Materialul tecii PVC: (Opțiuni ignifuge disponibile)
- Voltaj : 300 / 500V, 600 / 1000V
- Temperatura de Operare : -40°C până la +90°C (în funcție de izolație)
- Conformitate cu standardele: IEC 60502, BS 5308, GB 9330
- Procesare rapidă a probelor cu soluții personalizate
- Materiale de înaltă calitate
- Opțiuni de preț accesibile
- Livrare globală
- Pentru o mai bună protecție a datelor, asigurați-vă că toate încărcările sunt securizate
Economisiți cel puțin 30% în medie
-
descrierea produsului
Cablu de instrumentație ecranat (pereche/triplex): Descrierea și specificațiile produsului
Proiectate pentru precizie și fiabilitate, cablurile noastre de instrumentație sunt concepute pentru o transmisie curată a semnalului în sistemele de control și monitorizare a proceselor. Având ecranare individuală și generală, aceste cabluri reduc eficient zgomotul electric și interferențele, fiind ideale pentru producția industrială, instalațiile petrochimice și instalațiile de generare a energiei electrice.
-
Avantaje
Cablu de instrumentație ecranat (pereche/triplex): beneficii și caracteristici
Interferență zero: Ecranarea individuală din folie de aluminiu pe fiecare pereche previne scurgerea semnalului.
Respingere ridicată a interferențelor: Ecranul dublu blochează zgomotul EMI/RFI.
Conform standardelor: Fabricat pentru BS 5308 Partea 1 și 2 caietul de sarcini.
Izolație durabilă: Disponibil in PE (polietilenă) pentru transmisie pe distanțe lungi.
Utilizare versatilă: Potrivit pentru medii umede/uscate și pentru instalarea jgheaburilor de cabluri.
Dimensiuni/Parametri
| Număr de perechi | Secțiune transversală nominală | Diametru total aprox. (mm) |
|---|---|---|
| 2 Perechi | 1.5 mm² | 15.5 mm |
| 4 Perechi | 1.5 mm² | 18.0 mm |
| 8 Perechi | 1.5 mm² | 24.5 mm |
| 12 Perechi | 1.5 mm² | 29.0 mm |
-
Procese de producție ale cablului de control
Cablurile de control sunt fabricate prin extrudare sub presiune pentru a bloca densitatea PVC-ului. Controlul calității depășește limitele standard: efectuăm teste obligatorii de rezistență la ulei și de îndoire pentru fiecare lot de producție. Acest lucru verifică performanța reală în raport cu specificațiile IEC, asigurând durabilitatea în medii de automatizare din lumea reală.
Ambalare pentru expediere
Pentru a satisface diverse nevoi de transport, există multe metode de ambalare care pot fi utilizate.
Mai ai întrebări?
Î: Care este principala diferență dintre „Ecran general” și „Ecran individual și general”?
A: Un „ecran general” protejează doar cablul de zgomotul extern. Un „ecran individual și general” (cum ar fi acest produs) adaugă o protecție în jurul cablului. fiecare pereche de fire. Acest lucru este crucial pentru prevenirea diafragmă—unde un semnal de la o pereche interferează cu o alta din interiorul aceluiași cablu. Se utilizează acest tip atunci când precizia semnalului este critică.
Î: Ce standarde respectă acest cablu de instrumentație?
A: Cablurile noastre sunt fabricate pentru a respecta BS 5308 (Partea 1 și 2), IEC 60502 și GB / T 9330Putem furniza fișe tehnice detaliate și certificate de conformitate la cerere.
Î: Pot folosi acest cablu pentru instalare în exterior?
A: Da, teaca din PVC rezistentă la UV permite instalarea în exterior în jgheaburi sau conducte de cabluri. Pentru îngropare directă sau medii extrem de umede, vă rugăm să ne contactați pentru versiunile noastre de manta SWA (Steel Wire Armored - armată cu sârmă de oțel) sau specială din PE.
Î: Care este tensiunea nominală a acestui cablu?
A: Tensiunea nominală standard este 300 / 500VEste conceput pentru transmiterea semnalelor de joasă tensiune și nu trebuie utilizat pentru conexiuni directe la rețeaua electrică.
Î: De ce recomandați izolația PE în locul izolației PVC pentru cablurile de instrumentație?
A: PE (polietilena) are proprietăți electrice mai bune, în special o constantă dielectrică mai mică și o capacitate mai mică. Acest lucru o face superioară pentru transmiterea semnalelor de date de înaltă frecvență pe distanțe lungi, cu o atenuare mai mică în comparație cu izolația din PVC.
Î: Oferiți versiuni blindate pentru protecție mecanică?
A: Da, oferim SWA (Blindat cu sârmă de oțel) or Bandă dublă de oțel blindată OpțiuniAcestea oferă protecție suplimentară împotriva strivirii, a daunelor provocate de rozătoare și a impactului fizic, fiind ideale pentru îngropare directă.
Î: Cum sunt identificate perechile?
A: Perechile sunt de obicei identificate prin codificare prin culori (de exemplu, negru/alb) cu referințe numerotate pe miez sau prin diagrame de culori standard (standarde ANSI/ICEA sau BS). Putem personaliza codificarea prin culori pentru a se potrivi cerințelor proiectului dumneavoastră.
Î: Care este MOQ (cantitatea minimă de comandă) și timpul de livrare?
A: Cantitatea noastră minimă de livrare (MOQ) standard este de obicei de 500-1000 de metri, în funcție de dimensiunea specifică și numărul de fire. Timpii de livrare sunt în general de 10-15 zile pentru producție. Vă rugăm să contactați echipa noastră de vânzări pentru disponibilitatea stocului pentru dimensiuni comune, cum ar fi cabluri cu 1 pereche sau 2 perechi.
