H07V-U

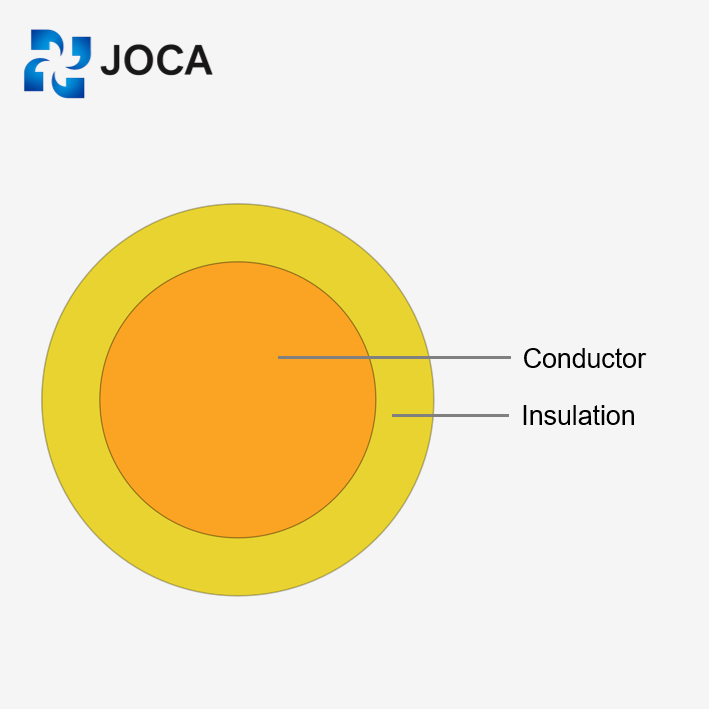

Fio de cobre sólido de núcleo único com isolamento em PVC, 450/750 V
Tensão nominal: 450 / 750V
Tensão de teste: 2500V
Material do condutor: Cabo simples trançado de cobre nu ou estanhado (IEC 60228 Classe 1)
Material isolante: PVC/TI1 (DIN VDE 0281 Parte 3, HD 21.1)
Faixa de temperatura: -20°C a +70°C (Instalação fixa)
Min. Raio de curvatura: 12D (Diâmetro externo do cabo)
Normas: DIN VDE 0281-3, HD 21.3 S3, Diretiva de Baixa Tensão CE, RoHS.
- Processamento rápido de amostras com soluções personalizadas
- Materiais de alta qualidade
- Opções de preços acessíveis
- Entrega internacional
- Para melhor proteção de dados, certifique-se de que todos os uploads sejam seguros
Economize pelo menos 30% em média
-
Descrição do Produto
H07V-U: Descrição e especificações do produto
Designado como Tipo H07V-U (Fio Sólido de Alta Resistência), esta especificação apresenta um Condutor de cobre sólido Classe 1 avaliado para 450 / 750V circuitos de potência. A construção rígida de núcleo único oferece desempenho superior. retenção de formulárioProjetado para instalação fixa e protegida em eletrodutos de superfície ou embutidos. A conformidade atende aos padrões. DIN VDE 0281-3 e IEC 60227.
-
Vantagens
H07V-U: Benefícios e Características
Fiação interna: Ideal para quadros de distribuição, painéis de controle e quadros de interruptores.
Sistemas de Iluminação: Adequado para instalação fixa em redes de iluminação.
Instalação do conduíte: Pode ser instalado com segurança em condutas semi-expostas ou embutidas, bem como em condutas de instalação fechadas.
Equipamento eletrônico: Amplamente utilizado para conexões internas em equipamentos retificadores e partidas de motores.
Dimensões/parâmetros
| Modelo | Seção transversal nominal (mm²) | Diâmetro externo aproximado (mm) | Peso aproximado (kg/km) |
|---|---|---|---|
| H07V-U | 1.5 | 2.8 | 20.0 |
| H07V-U | 2.5 | 3.3 | 31.5 |
| H07V-U | 4.0 | 3.9 | 47.9 |
| H07V-U | 6.0 | 4.4 | 67.7 |
| H07V-U | 10 | 5.6 | 112.4 |
-
Processos de produção de cabos elétricos
Nossa produção utiliza equipamentos de fabricação de última geração para garantir o desempenho superior dos cabos. O processo integra precisão. trefilação e recozimento de cobre com avançado extrusão de isolamento Tecnologia para espessura uniforme. Ao longo de toda a produção, rigorosas medidas de controle de qualidade — incluindo teste de faísca online e monitoramento automatizado do diâmetro — são aplicados a cada metro. Esse fluxo de trabalho rigoroso garante que nossos cabos elétricos atendam aos mais altos padrões. Normas IEC e GB Para uso residencial e industrial.
Embalagem para envio
Para atender às diversas necessidades de transporte, existem muitos métodos de embalagem que podem ser usados.
Tem mais perguntas?
P: Designação do produto?
A: Código Harmonizado (HD 361).
H07: Tensão nominal de 450/750V (tensão da rede elétrica).
V: Isolamento em PVC.
-U: Condutor sólido (Classe 1). (Nota: Na China, é comumente referido como "Cabo BV" ou "Fio de Conduíte de Núcleo Único").
P: H07V-U (Sólido) vs. H07V-R (Trançado)?
A: Rigidez e tamanho.
H07V-U: Sólido (Classe 1). Alta rigidez. Tamanhos padrão 1.5mm² a 10mm²Ideal para instalações com conduítes retos.
H07V-R: Cabo rígido encalhado (Classe 2). Normalmente usado para tamanhos ≥ 16 mm² onde os núcleos sólidos se tornam rígidos demais para manusear.
P: Principais aplicações?
A: Distribuição de energia elétrica.
Instalação Fixa: Luminárias internas, quadros de distribuição e painéis de controle.
Roteamento: Montado na superfície ou embutido condutos/tubulações.
Tensão: Adequado para motores trifásicos de 415V e circuitos monofásicos de 230V.
P: Normas e Certificação?
A: Conformidade com as normas da UE.
Padrão: DIN VDE 0281-3 / IEC 60227-3.
CE: Diretiva de baixa tensão 2014 / 35 / EU.
RoHS: Diretiva 2011/65/UE.
P: Limites de temperatura?
A: Especificações operacionais.
Temperatura máxima do condutor: + 70 ° C.
Instalação (Assentamento): +5°C a +70°C.
Curto circuito: +160°C (máx. 5s).
P: Uso externo?
A: Não. O PVC padrão é vulnerável à radiação UV e à umidade. Deve ser instalado dentro de Condutos resistentes aos raios UV ou canaletas estanques, caso a instalação seja externa.
P: Qual é o raio de curvatura mínimo?
A: Padrão: 12D.
P: Quais os tamanhos disponíveis?
A: Faixa de Classe 1:
Padrão: 1.5 mm², 2.5 mm², 4.0 mm², 6.0 mm², 10 mm².
Observação: Para tamanhos >10 mm², Nós fornecemos H07V-R (Classe 2) para garantir a possibilidade de instalação.
Cor GNYE (Terra), Azul, Marrom, Preto, Cinza (Cores de fase).
