Selecionar ou projetar um edifício requer consideração cuidadosa da segurança contra incêndio como um dos aspectos mais importantes. Os materiais usados na construção suportam a vida, e a propriedade é de extrema importância. Um desses materiais é Cabos FPLP, que são fabricados para sistemas de alarme de incêndio. Mas o que é um cabo FPLP e sua importância na execução da segurança contra incêndio? Este artigo detalha as especificações técnicas, aplicações e segurança benefícios dos cabos FPLP para esclarecer a importância desses fios em instalações seguras de alarmes de incêndio. Você ganhará uma compreensão de como esses cabos são importantes para manter a segurança de vidas, a segurança dos edifícios e o atendimento aos padrões de segurança contra incêndio.

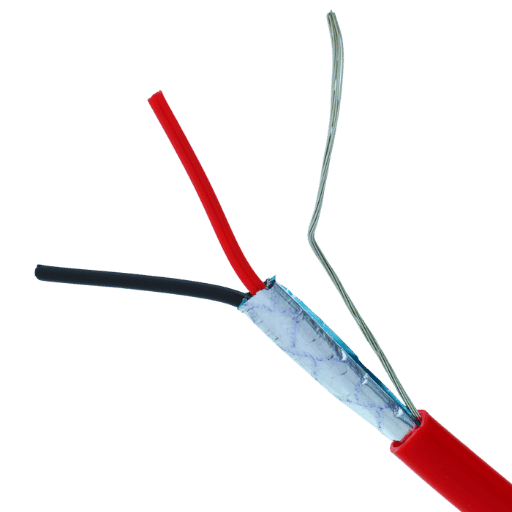

O que é cabo FPLP e por que ele é importante para sistemas de alarme de incêndio?
Os cabos FPLP, também conhecidos como cabos Fire Power-Limited Plenum, são um tipo especial tipo de cabo elétrico usado em sistemas de alarme de incêndio colocados dentro de um plenum – espaços para circulação de ar, como acima de tetos falsos ou abaixo de pisos elevados. Esses cabos passam por um processo meticuloso de wilding para garantir que atendam aos padrões industriais exigidos de segurança elétrica, bem como proteção contra propagação de incêndio, emissão de gás e outros riscos de segurança. Os materiais de isolamento e revestimento desses cabos passam por modificações personalizadas para garantir a emissão mínima de gás tóxico durante um incêndio, tornando-os compatíveis com a NFPA e outros órgãos reguladores. A instalação adequada de FPLP em um edifício garante o funcionamento adequado dos sistemas de alarme de incêndio e mantém os ocupantes seguros.
Definição e Características do Cabo FPLP
FPLP (Fire Power-Limited Plenum) é um cabo de alarme de incêndio projetado para funcionar em áreas designadas acima de tetos suspensos e sob pisos elevados chamados plenums que são usados para circulação de aquecimento e resfriamento. Esses cabos ostentam baixa emissão de fumaça e não combustíveis materiais de isolamento e revestimento que atendem aos padrões NFPA 70. Os cabos FPLP também são projetados para atender a regulamentações críticas de segurança contra incêndio, como atrasos na propagação de chamas, juntamente com a emissão de fumaça e gases tóxicos durante a combustão. O objetivo principal desses cabos é garantir a operação segura de sistemas de alarme de incêndio em ambientes com requisitos de proteção contra risco de incêndio elevados.
O papel do FPLP na prevenção da propagação de incêndios
Os cabos FPLP ajudam a conter a propagação do fogo devido aos materiais projetados especificamente para resistir à ignição e limitar a propagação da chama. Como uma pessoa que valoriza a segurança contra incêndio, posso apreciar que a baixa fumaça e o isolamento não tóxico do cabo FPLP atenuam a exposição a situações perigosas e emergências. Isso garante funcionalidade aprimorada dos sistemas de alarme de incêndio, o que, por sua vez, protege vidas e propriedades.
Como o cabo FPLP atende aos regulamentos de segurança contra incêndio
Os cabos FPLP atendem aos requisitos de segurança contra incêndio ao atender aos rigorosos critérios de desempenho para resistência ao fogo e emissão de fumaça. Esses cabos são especialmente projetados para restringir a propagação de chamas e a produção de fumaça. Isso garante que o ambiente sem fumaça seja ainda mais protegido em locais sensíveis como escolas, hospitais e outros grandes edifícios. Além disso, esses cabos FPLP também atendem aos regulamentos da National Fire Protection Association (NFPA), certificando assim sua instalação como locais em conformidade com o código de incêndio onde os regulamentos de segurança contra incêndio devem ser respeitados.

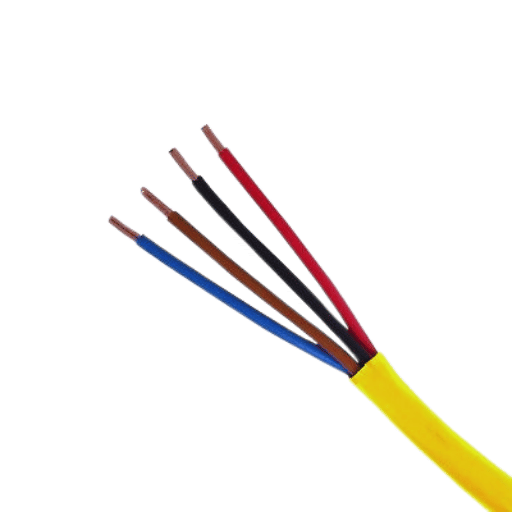

Como o FPLP se compara a outros tipos de cabos de alarme de incêndio?
FPLP vs. FPLR: Principais diferenças
Aplicações Plenum vs. Riser
- FPLP (classificação Plenum): Destinado ao uso em áreas plenum onde há circulação de ar para sistemas de aquecimento, ventilação e ar condicionado (HVAC). Esses espaços exigem cabos com classificação de resistência ao fogo com baixa emissão de fumaça e gases nocivos durante a queima.
- FPLR (classificação Riser): Aplica-se a espaços de riser, como eixos verticais entre andares de um edifício, onde o potencial de incêndio é menor do que em uma zona plenum. FPLR não requer tanta retardância de chama quanto cabos FPLP.
Composição material
- FPLP: Eles são feitos de materiais compostos de baixa fumaça e retardantes de chamas para atender aos altos requisitos de segurança para espaços plenum. Isso inclui certos plásticos que são projetados para inibir a propagação do fogo, ao mesmo tempo em que mantêm a liberação de fumaça no mínimo.
- FPLR: Contém elementos retardadores de chamas padrão que oferecem segurança básica para instalações em risers, mas esperam níveis mais altos de fumaça e emissões tóxicas do que os cabos FPLP.
Normas e conformidade de segurança contra incêndio
- FPLP: O FPLP deve atender aos mais rigorosos requisitos de segurança contra incêndio, como o UL 910, que mede a propagação do fogo e a densidade da fumaça de cabos com classificação plenum.
- FPLR: Eles estão em conformidade com a norma UL 1666, que avalia a propagação de incêndio de cabos com classificação riser sem avaliação de fumaça, o que a torna menos rigorosa do que a medição de cabos com classificação plenum.
Implicações de custo
- FPLP: Classificação plenum os cabos costumam ser mais caros do que aqueles com classificação riser devido aos seus recursos de segurança avançados e materiais especializados.
- FPLR: Oferece uma opção econômica para aplicações de riser, tornando-a a opção mais econômica onde a resistência ao fogo no nível do plenum não é necessária.
Cenários de uso comum
- FPLP: Frequentemente instalado em hospitais, escolas e prédios de escritórios, bem como em outros edifícios de alta ocupação com extensa rede de dutos de HVAC.
- FPLR: Comumente encontrado em estruturas residenciais, como casas, edifícios comerciais menores ou qualquer espaço que não tenha um plenum.
Entender as diferenças entre os cabos FPLP e FPLR permite que os profissionais cumpram as regulamentações de segurança e escolham a solução econômica certa para a instalação pretendida.
Escolhendo entre Plenum e Riser Cable
Ao escolher entre cabos plenum (FPLP) e riser (FPLR), a configuração da instalação é a principal preocupação.
- Cabo Plenum (FPLP): Empregue em regiões com espaços de plenum, como conduítes de ar ou dutos que ajudam a circular o ar em seções verticais de um edifício. Esses cabos são construídos com propriedades de baixa emissão de fumaça e retardantes de chamas, permitindo que passem por rígidas regulamentações de segurança contra incêndio.
- Cabo riser (FPLR): Emprega regiões segmentadas verticalmente ligando vários andares como paredes ou em dutos de elevação. Elas são construídas para limitar a propagação vertical do fogo entre andares, mas não fornecem controle substancial de fumaça como os cabos plenum.
Selecionar o cabo certo para atender às normas de segurança do edifício é fundamental para o ambiente operacional pretendido.
Compreendendo cabos não blindados e blindados em sistemas de alarme de incêndio
Escolher entre cabos blindados e não blindados para um sistema de alarme de incêndio requer consideração cuidadosa do ambiente de instalação. Cabos de par trançado não blindados (UTP), por exemplo, são amplamente utilizados em ambientes de baixa interferência eletromagnética (EMI) porque esses cabos são econômicos. Sua construção descomplicada os torna leves, o que auxilia na instalação mais simples. No entanto, embora não forneçam proteção contra ruído externo, os cabos UTP podem diminuir a fidelidade do sinal em ambientes de alta EMI, como perto de linhas de energia ou maquinário pesado.
Em contraste, cabos blindados como o Par Trançado Blindado (STP) e o Par Trançado Foiled (FTP) têm camadas de proteção adicionais que protegem contra interferência eletromagnética. Para ambientes onde os sinais de alarme de incêndio precisam de proteção contra interferência pesada, esses cabos são indispensáveis. Por exemplo, os cabos STP têm uma blindagem de metal envolvendo os pares de fios individuais, enquanto os cabos FTP protegem o par com uma película larga. Esses cabos têm garantia de transmissão de sinal confiável, embora a um custo adicional devido ao peso, facilidade e complexidade geral da instalação.
Uma pesquisa recente de instalações de cabeamento estruturado blindado e não blindado revelou que cabos blindados são agora preferidos em ambientes de forte interferência eletromagnética, pois garantem um desempenho muito melhor do sistema. Enquanto cabos não blindados funcionam perfeitamente bem na maioria dos ambientes de baixo ruído, cabos blindados são altamente sugeridos para manter a comunicação ideal em condições críticas. Ao projetar sistemas de alarme de incêndio, deve-se considerar a interferência do ambiente, o custo e as regulamentações de segurança locais para escolher o tipo de cabo mais apropriado para os propósitos pretendidos.

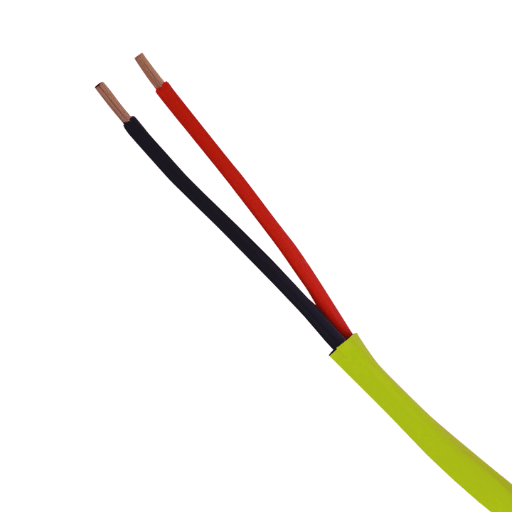

Quais são as características de resistência ao fogo do cabo FPLP?
Como o cabo FPLP resiste à propagação do fogo
Os cabos FPLP limitam a propagação do fogo com sua construção exclusiva de materiais retardantes de chamas de baixa fumaça. Esses materiais são feitos para minimizar a criação de fumaça perigosa enquanto diminuem a propagação das chamas em caso de incêndio. Além disso, os cabos FPLP passam e obtêm certificação para atender a certos requisitos rigorosos de segurança contra incêndio, garantindo que funcionem de forma confiável em locais vitais como plenums, o que tornaria o fluxo de ar perigosamente fácil a propagação do fogo. Isso garante segurança e conformidade para instalações de sistemas de alarme de incêndio.
Avaliando a emissão de fumaça: o que esperar dos cabos FPLP
Os cabos FPLP (Fire Power-Limited Plenum) têm um foco funcional primário de mitigar a produção de fumaça durante a combustão para segurança em espaços confinados como áreas de plenum com sistemas de circulação de ar. Os materiais avançados do cabo FPLP fazem uma diferença significativa em suas propriedades de baixa fumaça e zero halogênio (LSZH). Os cabos LSZH são conhecidos por emitir menos gás clorídrico prejudicial do que os cabos feitos de PVC, reduzindo assim a densidade da fumaça e também a tornando menos tóxica.
A partir de testes de segurança contra incêndio realizados, foi observado que os cabos FPLP têm valores de obscurecimento de fumaça permanecendo dentro dos limites definidos para obstrução de fumaça. Os produtos com cabos FPLP também atingiram parâmetros de densidade óptica de fumaça e índices de propagação de chamas abaixo da marca 5, o que garante que não haja mais do que 5 em produtos classificados como FPLP. Considerando esses fatores, os produtos classificados como FPLP garantem obstrução mínima de visibilidade, ao mesmo tempo em que asseguram ar limpo e livre de vapores tóxicos, ambos cruciais em situações de evacuação de emergência.
Para garantir que esses ambientes, como hospitais, escolas e edifícios comerciais, sejam protegidos de forma ideal contra riscos de incêndio, a FPLP os cabos estão em conformidade com as normas elétricas nacionais e legislação sobre incêndio, como o NEC (Código Elétrico Nacional). Seu desempenho fortalece a infraestrutura crítica de sistemas modernos de alarme e controle de incêndio.

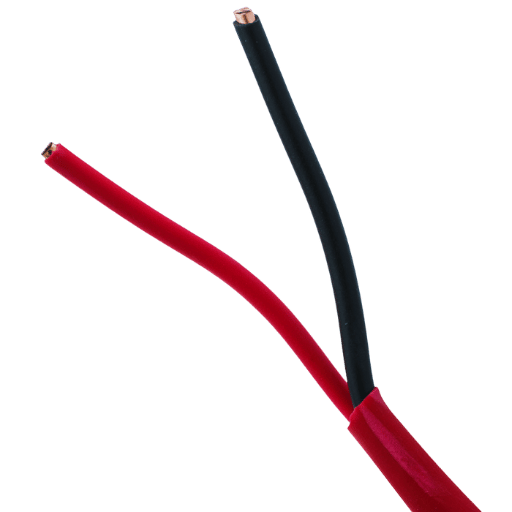

Quando você deve usar o cabo FPLP para proteção contra incêndio?
Escolha de FPLP em espaços plenum para maior segurança
O uso de cabos FPLP em áreas de plenum garante a conformidade com os códigos de incêndio e protege os ocupantes na maior extensão possível. O "plenum" se refere ao espaço localizado acima do teto ou dentro da unidade HVAC, que representa um perigo maior devido à rápida circulação de ar, o que pode agravar a fumaça e a propagação das chamas. Os cabos FPLP são feitos de materiais especiais que limitam a produção de fumaça corrosiva e evitam o crescimento do fogo; portanto, eles têm uma construção com baixa emissão de fumaça e retardante de fogo. Em muitas jurisdições, esses cabos devem ser usados em espaços de plenum devido a regulamentações de segurança de incêndio e construção, tornando-os a opção mais confiável para a integridade do sistema em regiões vulneráveis.
Considerando o Código Elétrico Nacional e as Diretrizes da NFPA
Os pré-requisitos necessários para a proteção de instalações elétricas e segurança contra incêndio são exigidos pelo National Electrical Code (NEC) e pela National Fire Protection Association (NFPA). De acordo com o NEC Artigo 800.154 e NFPA 90A, em dutos de ar plenum, os cabos FPLP devem ser usados devido às suas características limitadas de propagação de fogo, fumaça e gás tóxico. Os cabos FPLP são Fire Power-Limited Plenum Cables e têm padrões de desempenho rigorosos em relação a chamas e emissões de subprodutos de combustão prejudiciais.
Eles são submetidos a vários testes, incluindo o teste de túnel Steiner UL 910, que ajuda medir se os cabos manter os padrões de referência necessários para segurança testando a propagação de chamas e a densidade de fumaça. Por exemplo, os cabos FPLP são certificados para ter um índice de propagação de chamas e índice de desenvolvimento de fumaça de 5 e 50, respectivamente, o que garante sua segurança durante o uso em ambientes severos.
Além disso, o emprego de substâncias livres de halogênio e baixa emissão de fumaça (LSHF) em cabos FPLP está em alinhamento com as diretrizes da NFPA, pois minimiza a emissão de fumaça perigosa e subprodutos corrosivos que obstruiriam os esforços de evacuação e prejudicariam a tecnologia delicada. O uso de cabos com classificação incorreta aumenta as chances de rápido crescimento de incêndio e emissões tóxicas, ao mesmo tempo em que coloca em risco a vida humana e a infraestrutura operacional estratégica. Portanto, a conformidade com essas regulamentações não é simplesmente uma questão de praticidade de engenharia; é uma consideração primária para o design de segurança contemporâneo em construção e arquitetura de sistemas.
Quais são as considerações de instalação do cabo FPLP?
Dicas de instalação: garantindo a conformidade com os regulamentos de segurança contra incêndio
O projeto de construção, planejamento e disposição das instruções para cabos FPLP (Fire Power-Limited Plenum) devem ser feitos de tal forma que não violem nenhuma diretriz de segurança contra incêndio. Abaixo estão os pontos fundamentais e padrões da indústria que devem ser considerados para fins de instalação:
Conformidade com os regulamentos NEC
- O código elétrico nacional exige o uso de cabos FPLP em áreas plenum devido à sua resistência a fogo e emissões de fumaça. Especificamente, o Artigo 760 do NEC detalhou as capacidades de proteção “resistentes ao fogo” para áreas onde o ar é ciclado para resfriar ou aquecer o espaço e auxilia no controle do movimento do fogo e da fumaça venenosa em áreas críticas.
Projeto de caminho suportado e suporte de cabo
- Estruturas de suporte, como bandejas e conduítes, devem acomodar o peso e o volume sem pontos de aperto perpendiculares, pois isso criaria curvas acentuadas que danificariam o isolamento. O raio de curvatura mínimo para qualquer cabo FPLP é 10 vezes o diâmetro do cabo, portanto, ele deve ser respeitado durante a instalação.
Espaçamento de fios e separação de folga
- As linhas de saída impedem que os circuitos de energia sinalizem e comuniquem linhas para cortarem umas às outras para EMI e interferência máquina a máquina. As recomendações atuais afirmam que pelo menos 2 polegadas de separação devem ser mantidas, embora isso possa diferir dependendo da classificação de voltagem e especificações do cabo, etc.
Avaliação da resistência ao fogo
- Antes da instalação do cabo FPLP, é essencial verificar se todos os cabos com comprimentos de bobina iguais ou maiores que 61 metros atendem aos requisitos de certificação UL 910. Esses padrões estão relacionados à propagação de chamas e testes de densidade de fumaça. Essa certificação serve como um indicador crucial da conformidade do cabo com os regulamentos de segurança de conformidade de governança.
Condições ambientais e temperatura
- Embora os cabos FPLP possam suportar temperaturas de plenum, outros extremos além dos limites razoáveis de seus testes podem afetar negativamente o desempenho. De -20°C a +75°C, recomendações do fabricante podem ser esperadas enquanto a faixa de temperaturas toleráveis típicas é definida.
Documentação e rotulagem do sistema
- A rotulagem precisa e clara facilita a ordem ao solucionar problemas ou inspecionar sistemas no futuro. Rotule cada passagem de cabo para seus usos, classificações de conformidade e inspeções associadas para facilitar a referência cruzada com a verificação de aderência e manutenção do sistema.
Essas práticas ajudam a organização a cumprir o protocolo de segurança, ao mesmo tempo em que garante a confiabilidade operacional do sistemas de cabos são aprimorados. Os riscos de segurança são bastante minimizados juntamente com o reforço da integridade de longo prazo dos sistemas de infraestrutura crítica.
Compreendendo os requisitos de fiação e voltagem
Ter a fiação e a voltagem adequadas para uma configuração elétrica segura e eficaz é muito importante. Certos órgãos governamentais devem ser seguidos para fiação, como o NEC nos EUA, que define regulamentações para o tipo de condutores e seus isolamentos com base na aplicação e carga, bem como no isolamento em uso. Os aparelhos ou sistemas em questão também definem os requisitos de voltagem, por exemplo, comunicação e iluminação geralmente usam baixa voltagem, sistemas de comunicação também usam baixa voltagem e dispositivos domésticos ou industriais padrão usam 120 ou 240 volts.
Certifique-se de sempre verificar as instruções do produto, bem como as regras e documentos apropriados da indústria para especificar corretamente a configuração de voltagem e fiação. Usar cabos de voltagem e amperímetro apropriados é importante para impedir o superaquecimento e eventuais falhas elétricas que colocam em risco o equipamento e os usuários. Todos os regulamentos de estruturas de segurança elétrica devem ser verificados duas vezes com um engenheiro elétrico apropriado.
Perguntas Frequentes (FAQs)
P: Quais cabos FPLP desempenham qual função nas medidas de prevenção de incêndio?
R: Os cabos FPLP são cabos de alarme de incêndio com limitação de potência, destinados à instalação dentro das regiões do plenum e especificamente para espaços que melhoram a circulação de ar para aquecimento e ar condicionado. Esses cabos são resistentes ao fogo e, mais importante, são categorizados para emitir quantidades mínimas de fumaça durante o incêndio, tornando-os adequados para configurações onde o ambiente de ar é importante.
P: Qual é a diferença entre o cabo FPLP e o cabo FPLR?
R: O cabo FPLP lida com espaços plenum e, portanto, deve ser mais retardante de fogo e minimizar a fumaça mais do que outros cabos. Os cabos FPLR são aplicados principalmente VERTICALMENTE em situações de riser e não precisam possuir a capacidade de resistência ao calor, fumaça e fogo dos cabos FPLP. Embora ambos sejam cabos de alarme de incêndio com limitação de energia, eles diferem pelo local de uso e função.
P: Por que é importante que o cabo FPL seja resistente ao fogo?
R: É vital que os cabos FPL em uma instância de incêndio sirvam para a função de emitir sinais de alerta críticos necessários para alertar as pessoas dentro e os serviços fora que precisam de ajuda. Os cabos FPL à prova de fogo mantêm a ordem nas condições de incêndio ósseo com o alarme de incêndio disparado.
P: O que significa que um cabo tem "potência limitada"?
R: As restrições de um cabo com limitação de energia estão alinhadas com os níveis de baixa tensão e corrente que normalmente acompanham os sistemas de alarme de incêndio. Isso é útil para reduzir os riscos de incêndio elétrico e ajuda a garantir a o cabo é seguro para uso em edifícios que estejam em conformidade com o Código Elétrico Nacional e outros padrões úteis.
P: Os cabos FPLP podem ser usados para outras aplicações além de alarmes de incêndio?
R: Sim, eles podem ser incorporados a outros equipamentos de baixa tensão, como detectores de fumaça, sistemas de segurança e alarmes contra roubo, pois os cabos FPLP atendem aos requisitos definidos para tais sistemas.
P: Os cabos FPLP são classificados para enterramento direto?
R: Não, eles não se enquadram na categoria de cabos FPLP classificados para enterramento direto. O uso desses cabos é limitado a espaços plenum, e eles não podem ser usados para aplicações de alarme de incêndio de enterramento direto. Para essas necessidades, cabos de alarme de incêndio de enterramento direto são recomendados.
P: Qual o papel de um revestimento de PVC na construção de cabos FPLP?
R: A cobertura de PVC também funciona como uma camada protetora contra impactos e condições ambientais para cabos FPLP. Ela também ajuda a conter a quantidade de fumaça produzida e inibe a taxa de propagação de chamas durante um incêndio, o que melhora a resistência ao fogo do cabo.
P: Por que devo escolher o cabo de alarme de incêndio certo para meu prédio?
R: A confiabilidade do sistema de alarme de incêndio e a segurança geral dependem da seleção correta do cabo de alarme de incêndio, como FPLP, FPLR ou outros. Os recursos de segurança contra incêndio do edifício, juntamente com seu design e ambiente, determinam o tipo de cabo necessário, que deve ser seguido com base nas disposições do National Electric Code.
P: O que são cabos de alarme de incêndio sem limitação de energia e como eles se comparam aos cabos com limitação de energia?
A: Cabos de alarme de incêndio categorizados como não limitados em energia são associados a circuitos que exigem mais corrente e voltagem do que cabos limitados em energia. Eles são usados onde os circuitos precisam alimentar dispositivos como sinos ou buzinas, que consomem mais energia. A proteção contra riscos de incêndio pode ser semelhante, mas as demandas por instalação e medidas de segurança são diferentes devido ao maior uso de energia.
